Produktbeschreibung

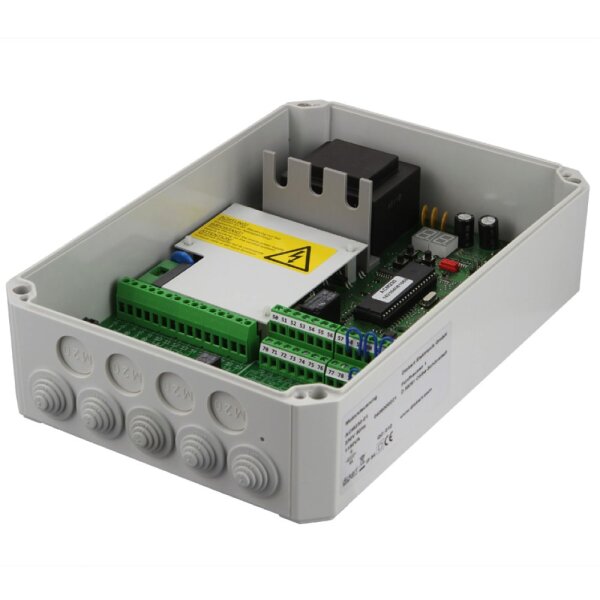

Dickert ACM230-01 mit SecuSense und Tastatur
Die Dickert Motorsteuerung ACM230-01 ist eine moderne 230 V Motorsteuerung für max. 2 Motoren. Sie ist mit der Hinderniserkennung SecuSense und mit Folientastatur ausgestattet. Sanft-Anlauf und Sanft-Auslauf sind Garant für einen komfortablen und ruhigrn Torlauf. Für den Betrieb per Funk kann sowohl mit einem Funkmodul, wie auch mit einem Komplett-Empfänger gearbeitet werden. Die Steuerung kann für Dreh- oder Schiebetore sowie für Rolltore, Schranken, usw. eingesetzt werden. Für den Betrieb sind Endschalter erforderlich. Die Motor-Spannungsversorgung übernimmt ein 24 V/300VA Ringkern-Leistungstrafo.
Funktionen
- 34 programmierbare Menüs Funktionen siehe Bedienungsanleitung
- Folientastatur (optional)
- Hinderniserkennung SecuSense
- Lichtschrankeneingang
- Sicherheitsleistenauswertung 8K2 + OSE
- Sanftanlauf und Sanftauslauf mit 1/3 der Drehzahl
- Geh-Flügel-Eingang für Motor 1
- Betrieb ohne Endschalter möglich
- Ampel rot/grün als Zustandsanzeige
- Ampelsteuerung für Einbahnstraßen (Steckkarte MMZ442 erforderlich)
- Potentialfreier Universalausgang z.B. für E-Schloß, LS-Test, Endlagenanzeige, etc.
Lieferumfang
- Motorsteuerung
- Gehäusestopfen
- Schrauben
- Bedienungsanleitung
Technische Daten
| Betriebsspannung: | 230 V ±10 % 50 Hz |
| Ausgänge: | Motor M1 / M2, Licht, Warnlicht, Universal 2, E-Schloß 12 V oder 24 V AC, 12 V DC, 24 V AC. |
| Eingänge: | Betriebsspannung, Impuls, AUF-STOP-ZU, Notstopp / Not-Halt, Endschalter M1 / M2, Lichtschranke, 2 x Schliesskantensicherung (optische Leiste OSE oder 8k2), Drehzahlsensor M1/M2, Universal 1 |
| Motorleistung: | max. 2 x 400VA/230V. 25% ED, Motorlaufzeit max. 100s (Abschaltung) |
| Leistungsaufnahme: | < 8 VA (ohne Steckkarten) |
| Anschluss: | Schraubklemmen, max 4 qmm |
| Betriebstemperatur: | -20° C bis +50° C bei 30 % bis 80 % rel. Luftfeuchtigkeit |

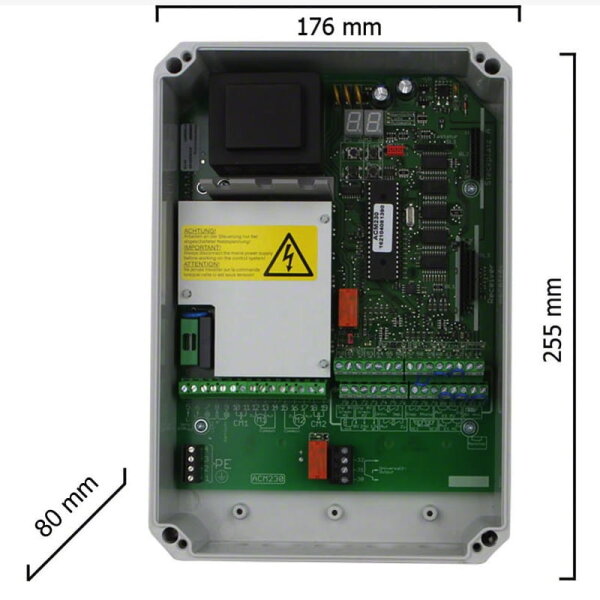

| Abmessung: | 255 mm x 176 mm x 80 mm Kunststoffgehäuse, IP65 |
| Gewicht: | ca. 1,4 kg inkl. Gehaüse |
Dickert ACM230 Motorsteuerung Betriebsanleitung
| Verwendung: | Torsteuerung |
